气动蝶阀具有结构简略、体积小、重量轻、资料耗用省,安装尺度小 ,开关迅速、90°往复回转,驱动力矩小等特点,用于切断、接通、调节管路中的介质,具有杰出的流体操控特性和封闭密封性能。蝶阀处于彻底开启方位时,蝶板厚度是介质流经阀体时遇到的阻力,因而经过该阀门]所发生的压力降很小，故具有较好的流量操控特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门, 密封圈可以镶嵌在阀体上或附在蝶板周边。

选用金属密封的阀门]-般比弹性密封的阀]寿命长,但很难做到彻底密封。金属密封能习惯较高的工作温度,弹性密封则具有受温度约束的缺陷。

假如要求蝶阀作为流量操控使用,首要的是正确选择阀[ ]的尺度和类型。蝶阀的结构原理特别合适制造大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等-般工业. 上得到广泛应用,而且还应用于热电站的冷却水系统。

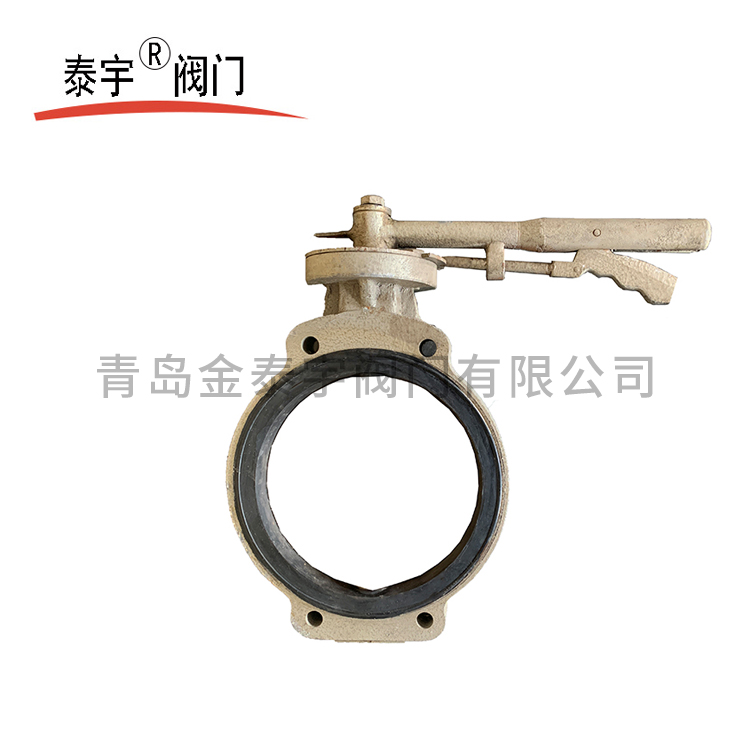

常用的蝶阀有对夹式蝶阀、法兰式蝶阀、对焊式蝶阀三种。对夹式蝶阀是用双头螺栓将阀门]衔接在两管道法兰之间;法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两头法兰衔接在管道法兰上;对焊式蝶阀的两头面与管道焊接衔接。

蝶板的流线形规划,使流体阻力损失小,可谓是一种节能型产品。

阀杆为通杆结构,经过调质处理,有杰出的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运转,阀杆的填料不易损坏,密封牢靠。与蝶板锥销固定,外伸端为防冲出型规划,以免在阀杆与蝶板衔接处意外断裂时阀杆崩出。
