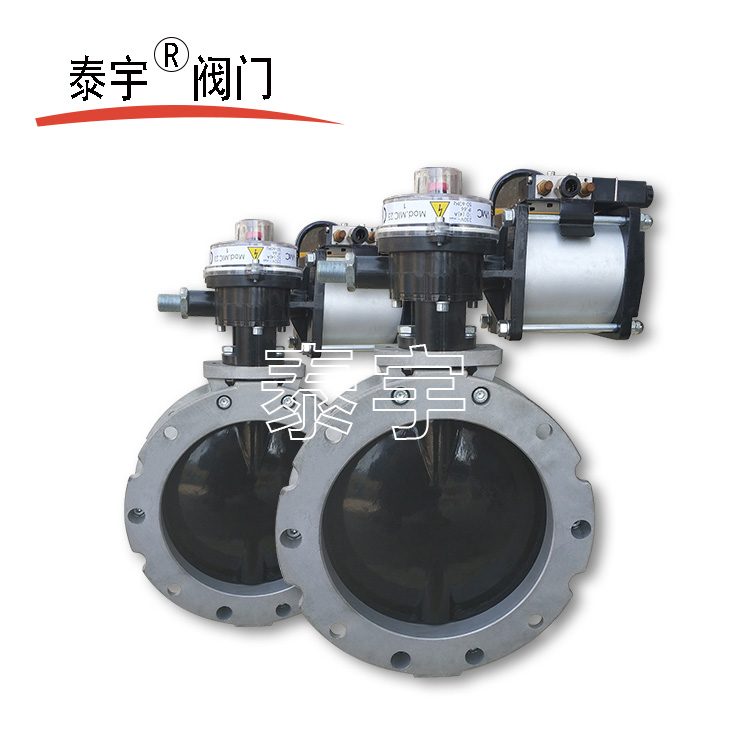

气动蝶阀保养及调试

1、电磁阀及消音器查看保养

每6个月对电磁阀进行查看保养，首要查看电磁阀有没有脏东西堵阀芯话动是否自如，消音器有没有脏东西堵住，是否通畅。气源是否干净没水分。

2、气缸查看保养计划

平时做好气缸外表清洁及气缸转轴卡簧处加油，每6个月定期将气缸端盖翻开查看气缸内有无杂物及水分，以及润滑脂状况。如润滑脂短少或已干需将气缸拆开做全面保养清理之后再加润滑脂。

3、阀体查看

每6个月查看阀体外观是否杰出，装置法兰有无泄露，假如便利查看阀体密封是否杰出，无磨损，及阀板运转是否灵活，阀门有无异物卡住。

4、气缸体拆卸及拼装方法及注意事项

首先将气缸从阀体上拆下来，先把气缸两头盖拆开，拆活塞时必定要注意活塞齿条的方向，然后用外力顺时针旋转气缸轴使活塞运转到最外边，再将关阀孔渐渐通气用气压悄悄将活塞顶出，但此方法必定要注意渐渐通气，否则活塞会忽然喷出，有点危险!然后将气缸轴上卡簧拆掉，气缸轴就能够从另一端拿出来。然后就能够对每个部件进行清理，加润滑脂，需加润滑脂部位为:气缸内壁及活塞密封圈，齿条及背环片，还有齿轮轴及密封圈。加好润滑脂后就要按拆的次序及部位反次序装置后就要按拆的次序及部位反次序装置，必定要注意齿轮齿条的方位，必定要保证在开阀方位时即活塞缩到最里面去的方位时齿轮轴上端槽与气缸体平行，关阀方位时即活塞伸到最外面来的方位时齿轮轴上端槽与气缸体笔直。

5、气缸与阀体装置调试方法及注意事项

首先将阀门用外力置于关闭状况，首先将阀门用外力置于关闭状况，即顺时针旋转阀轴直到阀板与阀座密封接触，同时将气缸也置于关阀状况(即气缸轴上方小槽与缸体成笔直状对于顺时针旋转为关阀的阀门)，然后将气缸装到阀门上去(装置方向与阀体平行或笔直都能够)，再看螺丝孔是否对正，不会有太大误差，如有少许误差，将气缸体转动一点就能够了，然后将螺丝紧固。气动蝶阀调试先查看阀门配件是否装置完全，电磁阀及消音器等，如有不完全，不得调试，正常供器气压力为0.6MPA+0.05MPA，运转前保证阀体内无杂物卡在阀板处，初次调试运转时用手动操作电磁阀手动钮（手动操作时电磁阀线圈失电，手动操作才有用;电控操作时将手动扭置于O位圈失电，手动操作才有用;0位为关阀，1位为开阀，即得电开阀，失电关阀如需得电关阀，失电开位为关阀将电磁阀线圈旋转180度装置即可)，并调查阀门运转状况。假如在调试运转过程中发现阀门在开阀开始方位时很慢，但只需动作之后就很快动作之后就很快，试运转过程中发现阀门在开阀开始方位时很慢，但只需动作之后就很快，这种状况是阀门关闭过紧，只需将气缸行程调小一点即可(把气缸两头行程调理螺丝同时往里调一点，调整时需将阀门运转到开方位，然后将气源关掉再调)，调到阀门开启轻松，关到位不漏就行了。假如消音器为可调理消音则能够调理阀门的开关速度，需将消音器调理到阀门开关速度合适的开假如调得过小，可能使阀门不动作。
