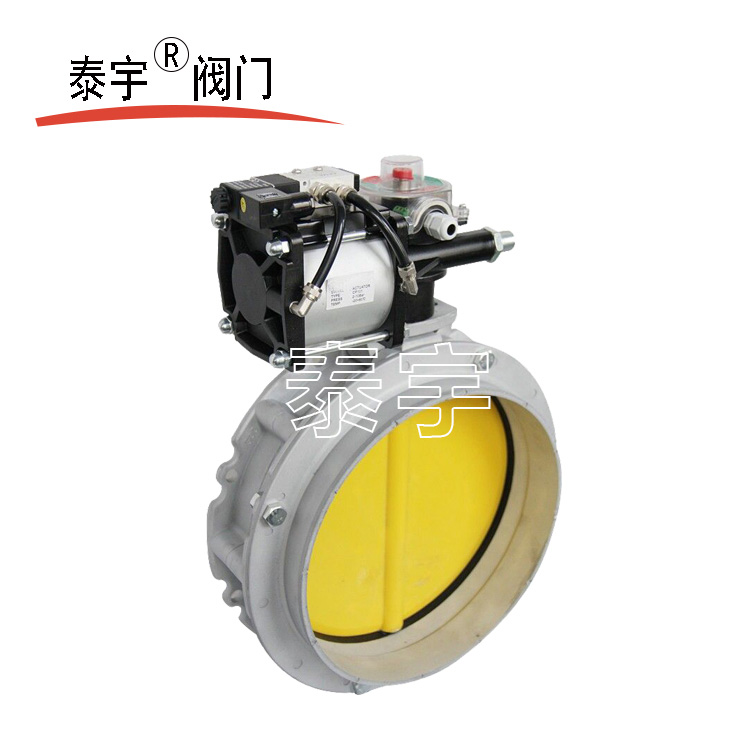

气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。

气缸与阀体安装调试方法及注意事项

首先将阀门用外力置于关闭状态，即顺时针旋转阀轴直到阀板与阀座密封接触，同时将气缸也置于关阀状态（即气缸轴上方小槽与缸体成垂直状态，对于顺时针旋转为关阀的阀门），然后将气缸装到阀门上 去（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

气动蝶阀调试时，先检查阀门配件是否安装齐全，电磁阀及消音器等，如有不齐全，不得调试，正常供气气压力为0.6MPA±0.05MPA，运行前确保阀体内无杂物卡在阀板处，首次调试运行时用手动操作电磁阀手动钮（手动操作时电磁阀线圈失电，手动操作才有效；电控操作时将手动扭置于0位，电控操作才有效，0位为关阀，1位为开阀，即得电开阀，失电关阀如需得电关阀，失电开阀，将电磁阀线圈旋转180度安装即可），并观察阀门运行状态。

如果在调试运行过程中发现阀门在开阀起始位置时很慢，但只要动作之后就很快，这种情况是阀门关闭过紧，只需将气缸行程调小一点即可（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），调到阀门开启轻松，关到位不漏就行了。

如果消音器为可调节消音器，则可以调节阀门的开关速度，需将消音器调节到阀门开关速度适合的开度。如果调得过小，可能使阀门不动作。
